Firma Thomsen od wielu lat specjalizuje sie w przewiertach sterowanych, dysponuje wieloletnim doświadczeniem, zgranymi ekipami oraz różnorodnym parkiem maszynowym. Naszą specjalnością są przewierty wiertnicami klasy midi przy pojedynczych długościach rzędu 300-500m oraz przy średnicach materiału rzędu 160-500mm.
Nasze możliwości:
• Maksymala średnica rury: 600mm
• Maksymalna długość przewiertu: 700m
• Ilość wiertnic: 14 |
|
|
|
Wiercenia kierunkowe HDD zwane potocznie horyzontalnymi przewiertami sterowanymi są jedną z najbardziej zaawansowanych metod układania podziemnych instalacji. Cechą wyróżniającą HDD jest minimalny wpływ na środowisko oraz szybki postęp prowadzonych prac wiertniczych. Metoda jest stosowana wszędzie tam, gdzie tradycyjne instalacje w wykopach są niemożliwe albo niepraktyczne. Prace można prowadzić w bardzo szerokim zakresie warunków geotechnicznych, w bliskiej obecności innych podziemnych instalacji. Rurociągi mogą być wykonane z bardzo różnych materiałów, począwszy od stali, poprzez tworzywa sztuczne, takie jak polietylen (PE) czy PVC, aż na żeliwie sferoidalnym, kończąc. Najczęściej stosowane są jednak rury z HD-PE, które są najprostsze w zastosowaniu. |
|
|
• Płużenie
• Przewierty sterowane
• Berstlining |
|
• Farmy wiatrowe
• Linie kablowe WN
• HDD
• Berstlining |
|
• Farmy Wiatrowe
• Linie WN
• HDD / Berstlining |
|
• Referencje i Broszury |
|

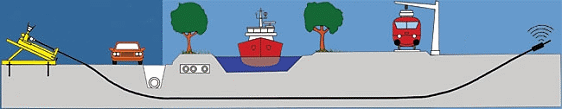

Stosowanie HDD pozwala przekraczać rzeki, ruchliwe szlaki komunikacyjne, silnie zurbanizowane tereny, brzegi morskie, obszary chronione lub takie, do których dostęp jest utrudniony.
Posiadamy 14 własne wiertnice, między innymi: |
|
Wiertnica |
Siła ciągu |
Długość Przewiertu |
Promień gięcia |
max. przekrój materiału |
TractoTechnik Grundodrill 4 X |
38 kN |
100m |
26m |
160mm |
Ditch Witch JetTrack 1720 M1 |
77 kN |
200m |
40m |
300mm |
TractoTechnik Grundodrill 10 S |
95 kN |
200m |
42m |
355mm |
KSK 210 |
100kN |
150m |
15m |
225mm |
Ditch Witch JetTrack 2720 M1 |
120 kN |
250m |
54m |
355mm |
TractoTechnik Grundodrill 12 GS |
150 kN |
350m |
42m |
450mm |
Ditch Witch JetTrack 4020 M1 |
180 kN |
450m |
58m |
450mm |
Ditch Witch JetTrack 7020 |
315 kN |
700m |
60m |
600mm |
|
|
Sam proces wiercenia dzieli sie na trzy fazy. Przewiert pilotażowy, rozwiercanie otworu oraz przeciąganie rury. Zadaniem pierwszego etapu jestprzewiercenie się pod przeszkodą żerdziami wiertniczymi zgodnie z wcześniej zaprojektowaną osią przewiertu. W tym celu do pierwszej żerdzi montuje się głowicę wiercącą z płytką sterującą.
Tak przygotowany osprzęt wwierca się w grunt, systematycznie dokręcając następne żerdzie. W głowicy wiercącej zainstalowana jest sonda, która na bieżąco informuje - pracownika dokonującego pomiarów oraz operatora wiertnicy - o parametrach przewiertu (głębokość, pochylenie głowicy). Sterowanie polega na odpowiednim skoordynowaniu ustawienia głowicy oraz obrotu i posuwu przekazywanego od wiertnicy poprzez żerdzie wiertnicze. |
|
|
Po wykonaniu otworu pilotażowego, zostaje zdemontowana głowica wiercąca, a na jej miejsce zamontowany osprzęt służący do powiększenia średnicy otworu. Rozwiertak zostaje wwiercany i przeciągany w kierunku maszyny. Przez cały czas, za rozwiertakiem zostają dokręcane kolejne odcinki żerdzi wiertniczych. Po zakończeniu cyklu rozwiercania zostaje - od strony maszyny - zdemontowany rozwiertak, a pozostały w otworze odcinek żerdzi skręcony z napędem przewodu wiertniczego na wiertnicy. W zależności od rodzaju i średnicy planowanej do przeciągnięcia rury, warunków geologicznych oraz długości przewiertu otwór rozwierca się do średnicy 20-100% większej od średnicy rury. |
|
|
Ostatnim etapem wykonania przewiertu jest przeciąganie rury. Po należytym przygotowaniu otworu (rozwierceniu do pożądanej średnicy, ustabilizowaniu jego ścian, oczyszczeniu jego "światła" na całej długości przewiertu) możemy przystąpić do przeciągania wcześniej przygotowanego całego odcinka rury. Do rozwiertaka zaczepiamy rurę, na której koniec wcześniej montujemy głowicę ciągnącą. Tak przygotowany rozwiertak wraz z rurą, przeciągamy przez otwór.
Na rynku jest wiele firm oferujących przewierty sterowane, przewagą firmy Thomsen Polska Sp. z o.o. jest oferowanie pełnej gamy usług z jednej ręki - mniej stresu, niższe ceny i gwarantowana jakość to nasze największe atuty. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
